Spanning Tree Protokol

Switch adalah perangkat jaringan yang saluran data masuknya dari berbagai input port ke output port tertentu dari tujuan. switching beroperasi pada lapisan data link dari model komunikasi Open System Interconnection (OSI). Data Link layer ini berkaitan dengan memindahkan data links fisik ke dalam jaringan. Dalam lingkungan Ethernet local area network (LAN), ini berarti switch terlihat pada setiap paket atau data unit dan menentukan alamat dari Media Access Control (MAC) dengan perangkat unit data atau ditujukan untuk switch ke arah tujuan perangkat output.

Spanning Tree Protokol merupakan sebuah protokol yang berada di jaringan switch yang memungkinkan semua perangkat untuk berkomunikasi antara satu sama lain agar dapat mendeteksi dan mengelola redundant link dalam jaringan. Ini adalah protokol manajemen link yang menyediakan redundansi sementara mencegah perulangan yang tidak iinginkan dalam jaringan. STP dapat menyediakan redundansi jalan dengan mendefinisikan sebuah tree yang membentang di semua switch dalam jaringan yang diperpanjang. Spanning Tree Protokol akan memaksa jalur data redundan ke standby state , sehingga jika salah satu segmen jaringan di STP tidak bisa diaksesatau jika terjadi perubahan biaya STP algoritma spanning tree akan mengkonfigurasi ulang spanning tree topologi dan membangun kembali link dengan mengaktifkan standby path.

Spanning Tree Protocol ini didefenisikan pada IEEE Standard 802.1D. Seperti namanya, protokol ini membuat sebuah spanning tree dalam jaringan yang menghubungkan banyak bridge/switch ( biasanya Ethernet switches), dan menon-aktifkan links yang tidak termasuk dalam tree, meninggalkan satu jalur aktif antara dua buah jaringan.

Kegunaan Spanning Tree Protocol adalah untuk  menyediakan redundansi jalan dengan mendefinisikan sebuah tree yang membentang di semua switch dalam jaringan yang diperpanjang.

Secara garis besar, Spanning Tree Protocol bekerja dengan cara :

• Menentukan root bridge.

Root bridge dari spanning tree adalah bridge dengan bridge ID terkecil (terendah). Tiap bridge mempunyai unique identifier (ID) dan sebuah priority number yang bisa dikonfigurasi. Untuki membandingkan dua bridge ID, priority number yang pertama kali dibandingkan. Jika priority number antara kedua bridge tersebut sama, maka yang akan dibandingkan selanjutnya adalah MAC addresses. Sebagai contoh, jika switches A (MAC=0000.0000.1111) dan B (MAC=0000.0000.2222) memiliki priority number yang sama, misalnya 10, maka switch A yanga akan dipilih menjadi root bridge. Jika admin jaringan ingin switch B yang jadi root bridge, maka priority number switch B harus lebih kecil dari 10.

• Menentukan least cost paths ke root bridge.

Spanning tree yang sudah dihitung mempunyai properti yaitu pesan dari semua alat yang terkoneksi ke root bridge dengan pengunjungan (traverse) dengan cost jalur terendah, yaitu path dari alat ke root memiliki cost terendah dari semua paths dari alat ke root.Cost of traversing sebuah path adalah jumlah dari cost-cost dari segmen yang ada dalam path. Beda teknologi mempunya default cost yang berbeda untuk segmen-segmen jaringan. Administrator dapat memodifikasi cost untuk pengunjungan segment jaringan yang dirasa penting.

• Non-aktifkan root path lainnya.

Karena pada langkah diatas kita telah menentukan cost terendah untuk tiap path dari peralatan ke root bride, maka port yang aktif yang bukan root port diset menjadi blocked port. Kenapa di blok? Hal ini dilakukan untuk antisipasi jika root port tidak bisa bekerja dengan baik, maka port yang tadinya di blok akan di aktifkan dan kembali lagi untuk menentukan path baru.

Jaringan Komputer : Definisi, Tipe dan Manfaat

Definisi

Jaringan komputer adalah sekelompok komputer otonom yang saling berhubungan antara satu dengan yang lainnya menggunakan protokol komunikasi melalui media komunikasi sehingga dapat saling berbagi informasi, program-program, dan menggunakan bersama perangkat keras.

Dalam sebuah jaringan komputer umumnya saling berhubungan banyak komputer ke sebuah atau beberapa server. Server adalah komputer yang berfungsi sebagai “pelayan” pengiriman data dan/atau penerima data serta mengatur pengiriman dan penerimaan data diantara komputer-komputer yang tersambung.

Suatu jaringan komputer dibangun untuk membawa informasi secara tepat dan tanpa adanya kesalahan dari sisi pengirim (transmitter) menuju ke sisi penerima (reciever) melalui media komunikasi. Tipe Jaringan Komputer :

•  Local Area Network (LAN)
• Metropolitan Area Network (MAN)
• Wide Area Network (WAN)

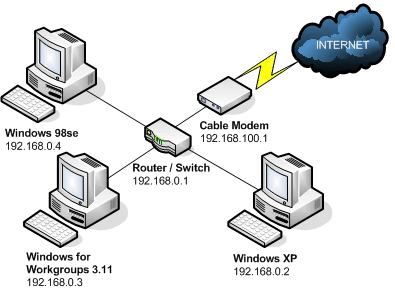

LAN

LAN digunakan untuk menghubungkan komputer-komputer pribadi dan  workstation dalam suatu perusahaan yang menggunakan peralatan secara bersama-sama dan saling bertukar informasi.

Pada umumnya LAN dimiliki oleh suatu perusahaan tanpa adanya campur tangan lain, misalnya jaringan telekomunikasi.

LAN digunakan untuk menghubungkan simpul yang berada di daerah yang tidak terlalu jauh seperti dalam sebuah bangunan atau gedung dengan radius maksimum 10 kilometer.

Dalam LAN umumnya kecepatan pengiriman data sangat tinggi, misalnya 10 Mbps, 100 Mbps bahkan ada yang sampai dengan 1000 Mbps.

Topologi LAN

Topologi menguraikan cara bagaimana komputer terhubung dalam suatu jaringan.

Topologi fisik menguraikan layout aktual dari perangkat keras jaringan sedangkan topologi logika menguraikan perilaku komputer dalam jaringan dari sudut pandang operator.

Topologi Fisik:

Topologi fisik meliputi : BUS, STAR dan RING.

Tpoloogi BUS adalah topologi umum dalam LAN. Satu kabel utama menghubungkan tiap simpul ke saluran tunggal komputer yang mengakses ujung dengan ujung.

 Topologi STAR sebuah terminal pusat bertindak sebagai pengatur dan pengendali semua komunikasi data yang terjadi. Semua kontrol dalam totpologi STAR dipusatkan pada satu titik yang dinamakan stasion primer dan terminal lain sebagai stasion sekunder.

Topologi RING hampir sama dengan topologi BUS, hanya saja ujung dari topologi ini dihubungkan dengan ujung yang lain hingga menyerupai lingkaran

Topologi	Keuntungan	Kerugian
BUS	Hemat kabel Layout kabel sederhana Mudah dikembangkan Tidak butuh kendali pusat	·         Deteksi dan isolasi kesalahan sangat kecil ·         Kepadatan lalulintas tinggi ·         Jika pemakai banyak kecepatan menurun ·         Diperlukan repeater untuk jarak jauh
RING	·         Hemat kabel ·         Dapat melayani lalulintas yang padat.	·         Pengembangan jaringan lebih kaku ·         Kerusakan pada media pengirim dapat melumpuhkan kerja seluruh jaringan lambat, karena menunggu token
STAR	·         Flexibel ·         Penambahan pengurangan tidak menggangu terminal lain ·         Kontrol terpusat	·         Boros kabel ·         Kontrol terpusat (HUB) menjadi elemen kritis

Metropolitan Area Network (MAN)

MAN merupakan versi LAN yang berukuran lebih besar dan biasanya menggunakan teknology yang sama dengan LAN. MAN merupakan pilihan membangun jaringan antar kantor dalam suatu kota. Jangkauan MAN antara 10 sampai dengan 50 km.

Wide Area Network (WAN)

WAN adalah jaringan yang memiliki jarak yang sangat luas, karena radiusnya mencakup sebuah negara dan benua. Pada sebagian besar WAN, jaringan terdiri dari sejumlah banyak kabel atau saluran telepone yang menghubungkan jaringan satu dengan yang lain dengan media router.

Contoh: Internet (standar de-facto protokol internet untuk operasi WAN adalah TCP/IP).

Protokol

Protokol adalah sebuah aturan yang mendefinisikan beberapa fungsi yang ada dalam sebuah jaringan komputer, misalnya mengirim pesan, data, informasi dan fungsi lain yang harus dipenuhi oleh si pengirim (transmitter) dan si penerima (reciever) agar komunikasi dapat berlangsung dengan benar.

Selain itu protokol juga berfungsi untuk memungkinkan dua atau lebih komputer dapat berkomunikasi dengan bahasa yang sama.

Manfaat Jaringan Komputer

Jaringan mempunyai beberapa manfaat yang lebih dibandingkan dengan komputer yang berdiri sendiri. Jaringan memungkinkan manajemen sumber daya lebih efisien.

Misalnya :

• Banyak pengguna dapat saling berbagi printer tunggal dengan kualitas tinggi, dibandingkan memakai printer kualitas rendah di masing-masing meja kerja. Selain itu, lisensi perangkat lunak jaringan dapat lebih murah dibandingkan lisensi stand-alone terpisah untuk jumlah pengguna sama.

• Jaringan membantu mempertahankan informasi agar tetap andal dan up-to-date. Sistem penyimpanan data terpusat yang dikelola dengan baik memungkinkan banyak pengguna mengakses data dari berbagai lokasi yang berbeda, dan membatasi akses ke data sewaktu sedang diproses.

• Jaringan membantu mempercepat proses berbagi data (data sharing). Transfer data pada jaringan selalu lebih cepat dibandingkan sarana berbagi data lainnya yang bukan jaringan.

• Jaringan juga membantu usaha dalam melayani klien mereka secara lebih efektif.

• Jaringan memungkinkan kelompok-kerja berkomunikasi dengan lebih efisien. Surat dan penyampaian pesan elektronik merupakan substansi sebagian besar sistem jaringan, disamping sistem penjadwalan, pemantauan proyek, konferensi online dan groupware, dimana semuanya membantu team bekerja lebih produktif.
